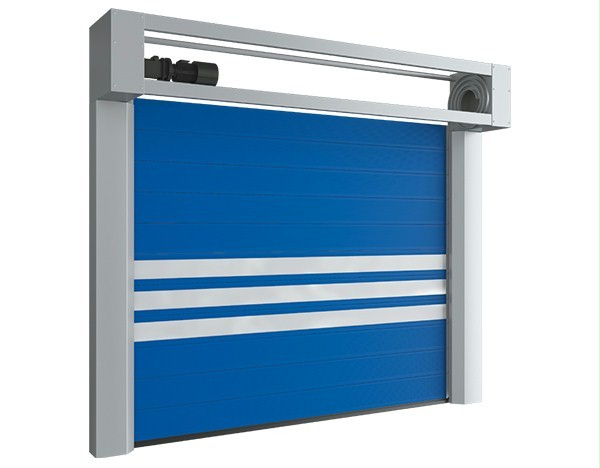

详细介绍
涡轮硬质快速门安装在工业建筑、厂房、仓库、车间、车库和其他工业设备出口处。全新弧形涡轮与张紧扭力平衡技术,保障门体运行更稳定,单人即可轻松实现手动开关操作。

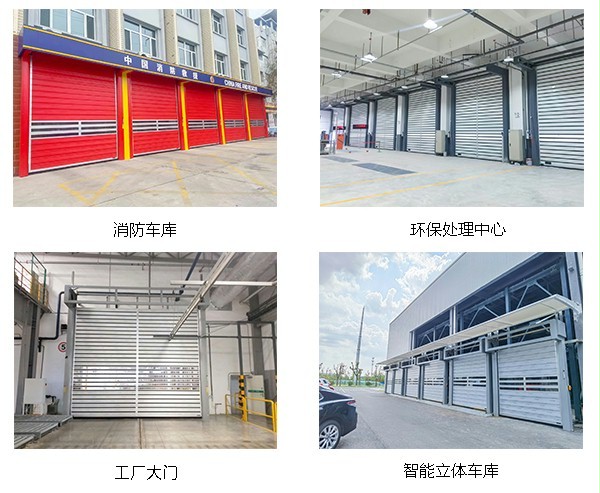

应用领域

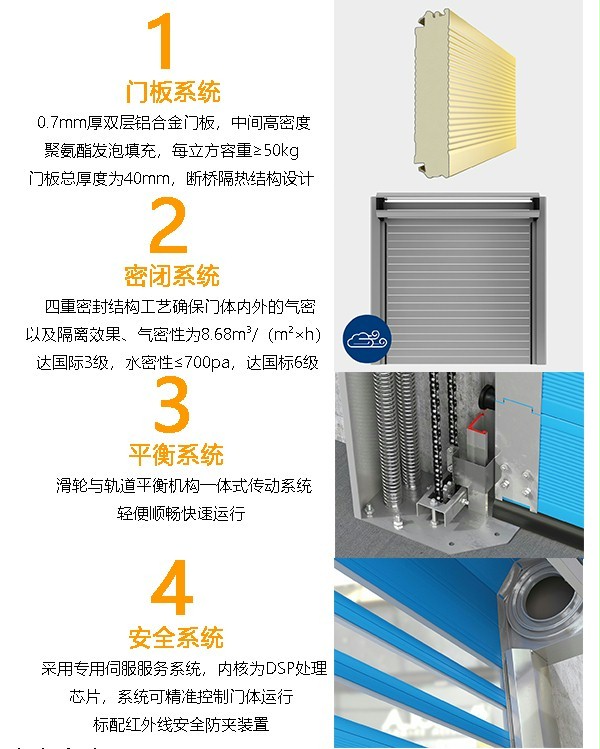

4大精工系统
门板颜色
技术参数说明
主要特征: 适用于频繁开关的室外门,具有速度快,抗风强、保温性能好等功能
门帘材质:0.7mm铝合金门板,内部填充聚氨酯发泡保温,门板厚度42mm。
门框材质:2.5mm镀锌钢烤漆框架
控制系统:标配微电脑控制系统
开、关、停止按钮
中英文切换人机界面
液晶显示屏,故障代码提示
安全系统:光电保护(标配)
无线安全底边保护(标配)
光栅保护(选配)
驱动系统:伺服电机、减速机
电机位置:默认右置
抗风级别:11级风(国标)
最大速度:2.0m/s
应急开门: 有

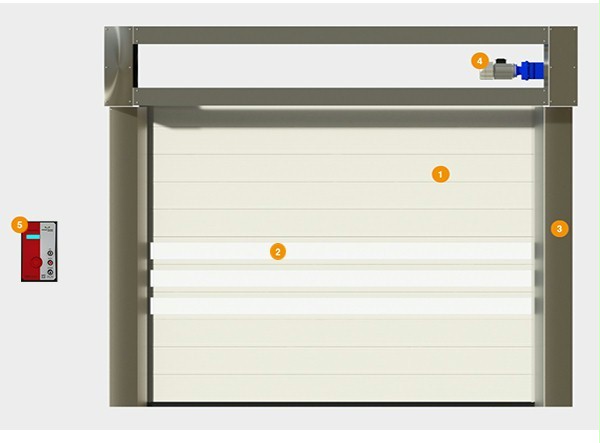

细节展示
1、门板
2、通排透明视窗
3、轨道
4、伺服驱动电机
5、控制箱

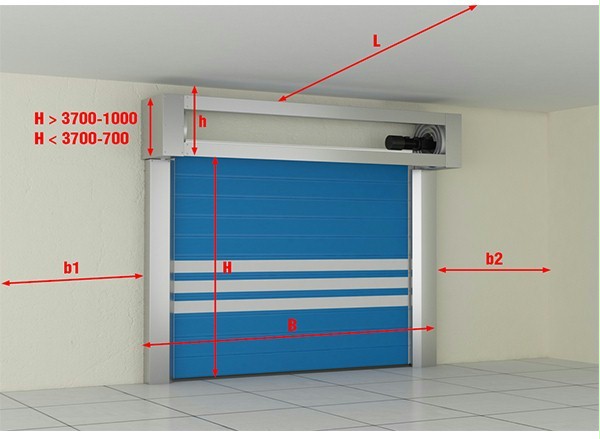

安装条件
所有测量均在室内进行,每个值的测量必须至少在三个点进行:
H 是门洞高度(从地板到门洞顶部的距离);
B 是门洞宽度(从门洞的左边缘到右边缘的距离);
h 是门洞上方(从门洞顶部到天花板的距离)至少900 mm;
b1/ b2 是左/右横向距离至少 350 mm(从门洞对应边缘到障碍物的距离);
L 是房间的深度。
测量 h、b1、b2 和 L 时,取最小值作为最终尺寸。

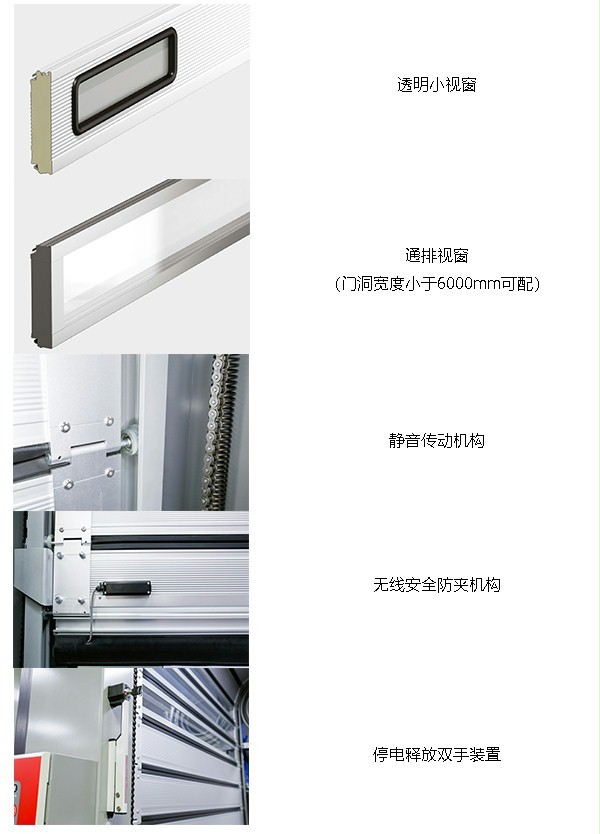

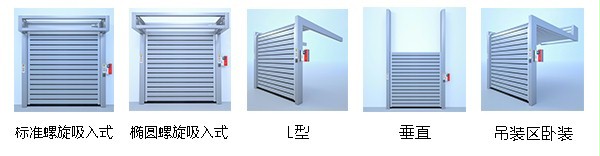

多种设计方案

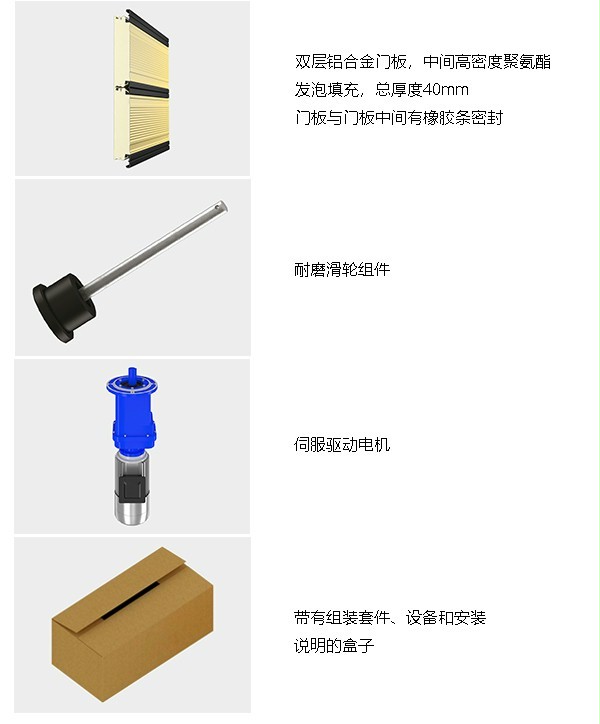

标准配置
其他配置
注意事项
1、门体部分沿轨道平稳运行,并且门体本身保持平衡,即它们的重量应通
过弹簧的扭矩来补偿。
2、确保在操作过程中,人和物体不在门体下降范围内。
3、严禁在门关闭时在下方移动,因为这会导致损伤。
4、硬质快速门在开启和关闭时,不要冲击门体,不要干扰其正常运行。
5、请勿污染导轨和滑轮,因为可能会导致运行的平稳性。
6、确保运行时轨道内没有异物和碎屑,它们可能导致门的倾斜和卡住。
注意!如果检测到有异常,请立即停止操作。

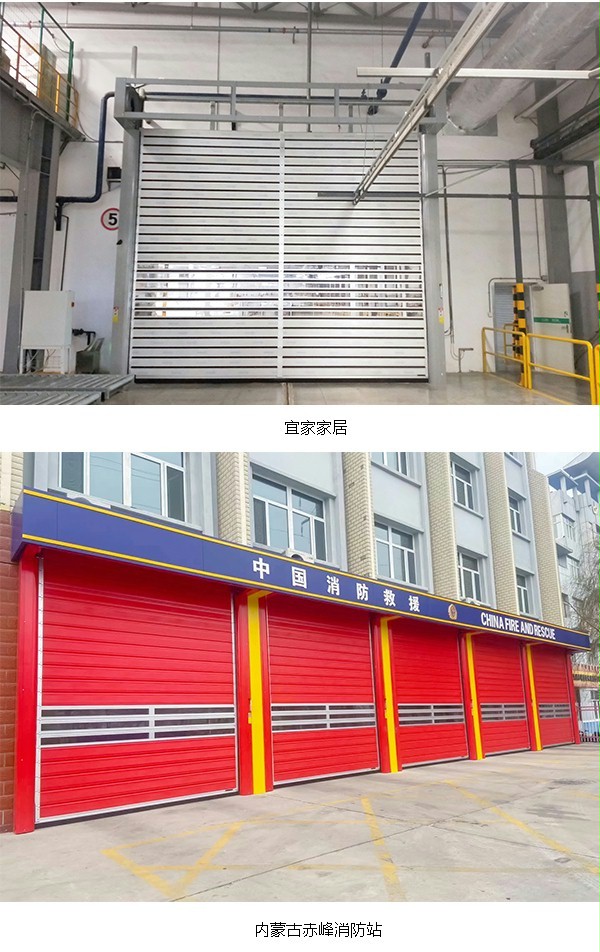

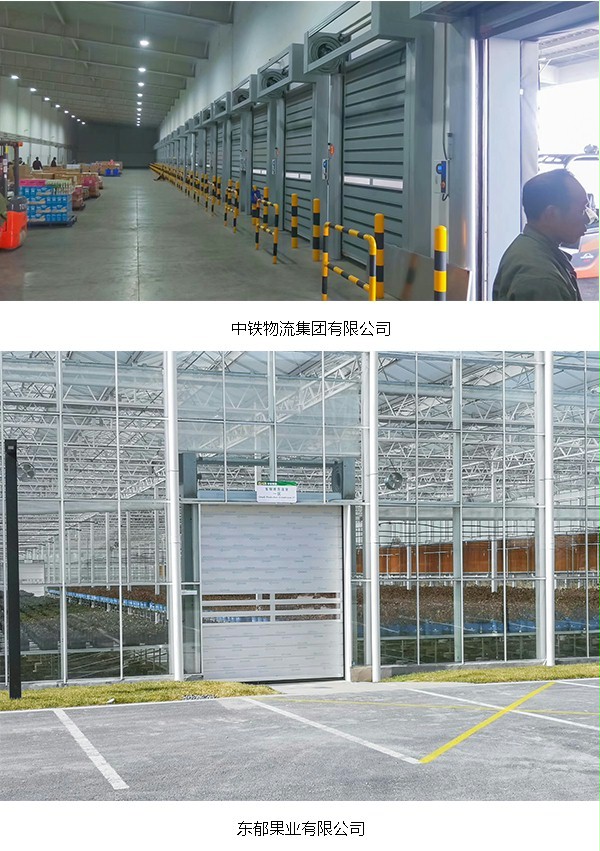

项目案例
